电动四氟球阀
| 阀体参数 | 技术参数 | |
| 公称通径 15-250mm | 电源电压 AC220V、AC380V(其它特制） | |
| 公称压力 PN10、PN16 | 环境温度 -30℃～+70℃ | |
| 连接方式 法兰连接 | 防护等级 IP67 | |
| 阀体材质 WCB、SS304、SS316、SS316L | ||
| 碟板材质 WCB、PTFE | 功能选项 | |
| 密封材料 PTFE、 | 防 爆 型 防爆等级：dIIBT5 | |
| 工作温度 | C2：-20℃～80℃ | 信号反馈 X1机械无源信号，X2有源信号 |
| C5：-30℃～150℃ | 手动功能 手动功能 电动执行器带有手动开阀、关阀功能 | |
| 适用介质 水、空气、蒸汽、煤气、油品、乙醇、酸碱性等气体或液体 | ||
| 标准规范 | 备注 电动参数请另参考选配的电动执行器资料 | |
| 法兰标准 GB9113.1 | ||
| 检测与试验 GB/T13927-1992 | 设计标准 GB12237-1989 | |

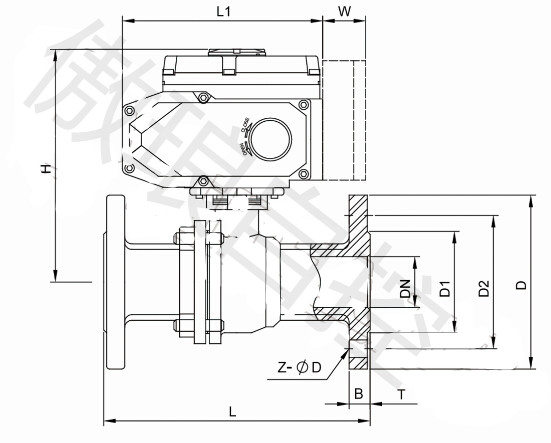

.jpg "电动球阀外观图")
| GB阀体尺寸（mm)配BA电动执行器 | |||||||||
| 规格型号 | DN | L | D | D1 | D2 | H | B | Z-ФD | E-电动头 |
| BAF15 | 15 | 130 | 95 | 45 | 65 | 286 | 14 | 4-Ф14 | BE-010 |
| BAF20 | 20 | 140 | 105 | 55 | 75 | 286 | 14 | 4-Ф14 | BE-010 |
| BAF25 | 25 | 150 | 115 | 65 | 85 | 292 | 14 | 4-Ф14 | BE-010 |
| BAF32 | 32 | 165 | 135 | 78 | 100 | 298 | 16 | 4-Ф18 | BE-010 |
| BAF40 | 40 | 180 | 145 | 95 | 110 | 308 | 16 | 4-Ф18 | BE-010 |
| BAF50 | 50 | 200 | 160 | 100 | 125 | 313 | 16 | 4-Ф18 | BE-015 |
| BAF65 | 65 | 200 | 180 | 120 | 145 | 328 | 18 | 4-Ф18 | BE-020 |
| BAF80 | 80 | 250 | 195 | 135 | 160 | 380 | 20 | 8-Ф18 | BE-030 |
| BAF100 | 100 | 280 | 215 | 155 | 180 | 387 | 20 | 8-Ф18 | BE-040 |
| BAF125 | 125 | 320 | 245 | 185 | 210 | 426 | 22 | 8-Ф18 | BE-80 |
| BAF150 | 150 | 360 | 280 | 210 | 240 | 458 | 24 | 8-Ф23 | BE-120 |
| BAF200 | 200 | 400 | 335 | 265 | 295 | 698 | 26 | 12-Ф23 | BE-200 |
| BAF250 | 250 | 533 | 405 | 320 | 335 | 780 | 30 | 12-Ф25 | BE-200 |
| GB阀体尺寸(mm)配BA电动执行器 | |||||||||
| 规格型号 | DN | L | D | D1 | D2 | H | B | Z-ФD | E-电动头 |
| BAF15 | 15 | 130 | 95 | 45 | 65 | 176 | 14 | 4-Ф14 | BX-005 |
| BAF20 | 20 | 140 | 105 | 55 | 75 | 180 | 14 | 4-Ф14 | BX-005 |
| BAF25 | 25 | 150 | 115 | 65 | 85 | 182 | 14 | 4-Ф14 | BX-005 |
| BAF32 | 32 | 165 | 135 | 78 | 100 | 188 | 16 | 4-Ф18 | BX-010 |
| BAF40 | 40 | 180 | 145 | 95 | 110 | 198 | 16 | 4-Ф18 | BX-010 |
| BAF50 | 50 | 200 | 160 | 100 | 125 | 203 | 16 | 4-Ф18 | BX-016 |
| BAF65 | 65 | 200 | 180 | 120 | 145 | 222 | 18 | 4-Ф18 | BX-016 |
| BAF80 | 80 | 250 | 195 | 135 | 160 | 237 | 20 | 8-Ф18 | BX-020 |
| BAF100 | 100 | 280 | 215 | 155 | 180 | 281 | 20 | 8-Ф18 | BX-040 |
| BAF125 | 125 | 320 | 245 | 185 | 210 | 300 | 22 | 8-Ф18 | BX-060 |
| BAF150 | 150 | 360 | 280 | 210 | 240 | 300 | 24 | 8-Ф23 | BX-100 |
| BAF200 | 200 | 400 | 335 | 265 | 295 | 368 | 26 | 12-Ф23 | BX-100 |
| BAF250 | 250 | 533 | 405 | 320 | 335 | 418 | 30 | 12-Ф25 | BX-200 |
| 应用领域 |
| 本产品是一种转角90°的旋转类球阀，密封性能优良，流阻系数小，结构简单、方便维修、使用寿命长、阀体通道和连接管径相 |
| 等并成一直径，介质几乎可以毫无损失的流过，配合JL、JLQ等高性能执行机构，产品通常用于密封要求严格的场合，除控制气体、 |
| 液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电钻、制冷等工作领域。 |
| 产品特点 |
| 1、流体阻力小，球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其阻力也相当小。 |
| 2、止推轴承减少阀杆摩擦力矩，可使用阀杆长期操作平衡灵活。 |
| 3、阀座密封性能好，采用聚四氟乙烯等材料支撑的密封圈，结构易于密封，而且球阀的密封能力随着介质压力的增大而增大。 |
| 4、阀杆密封可靠，由于阀杆只作旋转运动而不作升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增大而增大。 |
| 5、由于聚四氟乙烯等材料具有良好的自润滑性，与球。阀的摩擦损失小，延长球阀的使用寿命。 |
| 6、下装式阀杆黄金诶阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成技术接触，确保阀杆密封。 |
